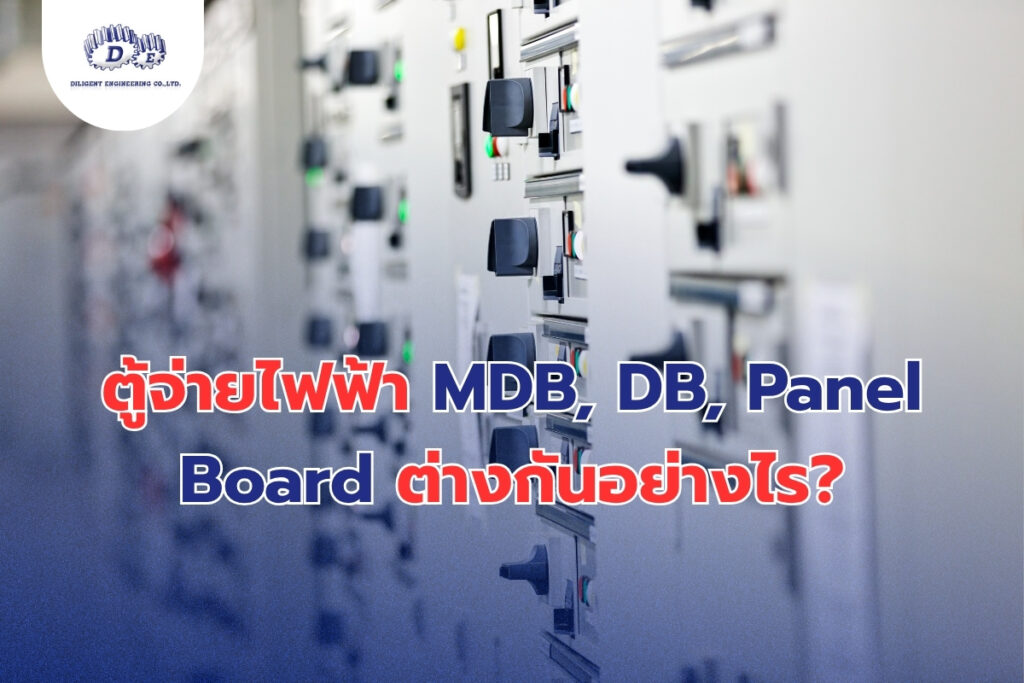

ตู้จ่ายไฟฟ้า MDB, DB, Panel Board ต่างกันอย่างไร?

Posted on by salesinfo@diligent-engineering.com
ตู้จ่ายไฟฟ้า MBD
18
Jun

เข้าใจง่ายในบทความเดียว

ในระบบไฟฟ้าอาคารหรือโรงงาน “ตู้ไฟฟ้า” หรือ ตู้จ่ายไฟฟ้า ถือเป็นหัวใจสำคัญในการควบคุมและจ่ายพลังงานไฟฟ้าให้กับอุปกรณ์ต่าง ๆ ซึ่งตู้ไฟฟ้าหลัก ๆ ที่เรามักได้ยินบ่อย ได้แก่ MDB, DB และ Panel Board หลายคนอาจสงสัยว่าทั้ง 3 แบบนี้แตกต่างกันอย่างไร บทความนี้มีคำตอบ

✅ MDB (Main Distribution Board) – ตู้จ่ายไฟหลัก

  • คือ ตู้ไฟฟ้าหลัก ที่รับไฟมาจากหม้อแปลงไฟฟ้า หรือจากการไฟฟ้าโดยตรง

  • ใช้ควบคุมและจ่ายไฟฟ้าออกไปยังตู้ย่อย (DB) หรือระบบย่อยอื่น ๆ

  • ภายในมักประกอบด้วยเซอร์กิตเบรกเกอร์ขนาดใหญ่, Surge Protection, Metering, และ Main Breaker

  • เหมาะสำหรับ: อาคารขนาดใหญ่, โรงงานอุตสาหกรรม, ศูนย์การค้า

✅ DB (Distribution Board) – ตู้จ่ายไฟย่อย

  • เป็น ตู้ไฟฟ้าย่อย ที่รับไฟมาจาก MDB

  • ทำหน้าที่แจกจ่ายไฟไปยังวงจรย่อยต่าง ๆ เช่น ไฟส่องสว่าง ปลั๊ก เครื่องปรับอากาศ

  • ภายในประกอบด้วย MCB (เบรกเกอร์ย่อย), Load Center

  • ติดตั้งตามแต่ละโซน เช่น ชั้น 1 ชั้น 2 หรือโซนผลิตในโรงงาน

✅ Panel Board – ตู้ควบคุมเฉพาะงาน

ประเภท รับไฟจาก หน้าที่ ใช้กับ อุปกรณ์ภายใน
MDB หม้อแปลง / การไฟฟ้า จ่ายไฟไปยัง DB อาคาร/โรงงานใหญ่ Main Breaker, Surge, Meter
DB MDB จ่ายไฟให้วงจรย่อย อาคารทั่วไป / บ้าน / โซนย่อย MCB, Load Center
Panel Board MDB หรือ DB ควบคุมเฉพาะระบบ เครื่องจักร, ปั๊มน้ำ ฯลฯ Timer, Relay, PLC ฯลฯ

🧰 สรุปแบบเข้าใจง่าย

  • MDB = เมนไฟจากหม้อแปลง จ่ายให้ตู้ไฟอื่น

  • DB = ตู้ย่อยจาก MDB จ่ายให้ปลั๊ก/แสงสว่าง

  • Panel Board = ตู้ควบคุมเฉพาะระบบ เช่น มอเตอร์
